Kondensatoriai

V – Įtampa tarp plokštelių.

+Q, -Q – plokštelių krūviai.

Formulė:
C = Q/U
Faradai = Kulonai/Įtampos

C - Elektrinė talpa. Matavimo vienetas Faradas. [F]
Q - Vieno elektrodo krūvis. Matavimo vienetas Kulonas. [C]
U - Potencialų skirtumas. Matavimo vienetas Voltas. [V]

U⇣ = Q⇣/C
Mažėjant krūviui įtampa krenta, kondensatorius išsikrauna.

C = ⇡Q/⇡U
Didėjant krūviui, didėja įtampa, todėl C išlieka toks pats.
C - Didinamas keičiant kondensatoriaus fizines charakteristikas, plokštės dydį, atstumą, dielektiką.

Fizinių charakteristikų keitimas pridedant dialektiką. Elektrinis laukas polerizuoja dielektriko molekules.

⇡C = ⇡Q/U Kadangi dalis krūvio išsilygino su dielektriku, prie teigiamos pusės pritraukti neigiami krūviai išsilygino, tarp plokščių pasiskirsto daugiau krūvio.

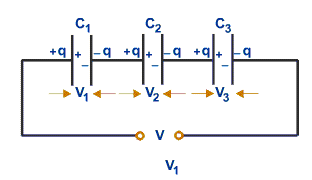

Nuosekliai sujungti kondensatoriai:

Nuosekliai sujungtų kondensatorių plokščių krūvis Q[C] yra vienodas.
1/Cb = 1/C1 + 1/C2 + 1/C3 + ... 1/Cn
Žinant Cb, galima taikyti C=Q/U formulę.
Cb - bendrai sujungtų kondensatorių talpa.

Nuosekliai sujungtų kondensatorių bendra talpa yra mažesnės už mažiausio kondensatoriaus talpą.

Vb = V1 + V2 +V3
Vb - bendrai sujungtų kondensatorių įtampa, lygi maitinimo šaltinio įtampai.

Lygiagrečiai sujungti kondensatoriai:

Lygiagrečiai sujungtų kondensatorių talpa Q[F] yra bendra suma, o įtampa U[V] vienoda.
Cb = C1 + C2 + C3 + .. Cn
Qb = Q1 + Q2 + Q3 .. + Qn
Qb - bendras kondensatoriaus plokštės krūvis.

Kai žinome ant kondensatoriaus krentančią įtampą galim sužinoti krūvį, su formule Q = UC

Kondensatorių tipai:

Kondensatorių tipai

Simuliacijos:
Kondensatoriaus išsikrovimas
Kondensatoriai sujungti nuosekliai
Kondensatoriai sujungti lygiagrečiai
Kondensatoriai su kintama srove
